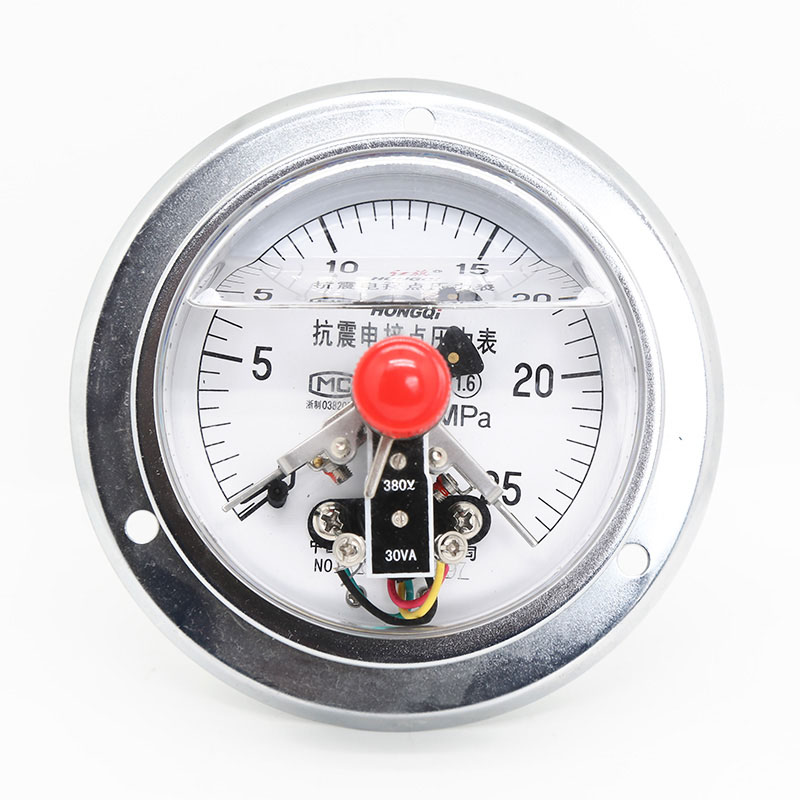

特種磁助電接點壓力表是根據使用工況的不同要

求，在普通型磁助電接點壓力表的基礎上，研制了具
有耐震、耐蝕、氨用、耐蝕耐震及帶有隔膜隔離器等
功能的多種類型的產品。
精確度等級：1.6級。
測量范圍：0-0.1~0-60MPa, -0.1-0, -0.1-2.4MPa。

磁助電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各種流體介質壓力。

通常，儀表經與相應的電氣器件(如繼電器及變頻器等)配套使用，

即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。

結構原理

電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。

電接點壓力表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，追使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并 予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使 控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

技術參數

表盤標度范圍、精確度等級

注：括號內的精度等級僅供特殊訂貨。

安裝方式:

1 · 軸向帶前邊

2 ·徑向無邊

3 · 徑向帶前邊

接點電氣參數

工作電壓(最高):380VAC;220VDC

******工作電流:1A

持續電流;0.6A

******功率:30W

電接點壓力表使用工作溫度：-25℃~55℃

工作壓力上限：不大于儀表上限的2/3

工作環境振動頻率不大于25Hz，振幅不大于0.5mm

產品種類

鑒于本系列儀表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外，而且又具有測控并茂、安裝簡單、維護量小等優點，因此，它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

為滿足被測對象的各異(有耐震或耐腐蝕及防爆等要求),可選用符合要求的耐震電接點壓力表或耐腐蝕電接點壓力表及防爆電接點壓力表等。

普通型 適于測量對銅合金、鐵無腐蝕作用的氣體及液體的壓力。

防腐型　主要測壓元件及儀表外殼均采用不銹鋼材料設計，適于測量腐蝕性較強的氣體及液體的壓力。

耐震型　通過對表體內充油，利用液體阻尼確保無振動顯示，適用于測量介質強烈脈動及環境震動較大的場所。

防爆型 適用于環境有爆炸性混合物的危險場所

電器原理

以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。

控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖， 其常開觸頭閉合驅動J3，電動機得電運轉。 當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。 如此往復，達到自動控制的目的。

接液材質

電接點壓力表的材質為：304不銹鋼或316不銹鋼。
